CENTRIFUGA A TRASCINAMENTO MAGNETICO

CENTRIFUGA A TRASCINAMENTO MAGNETICO

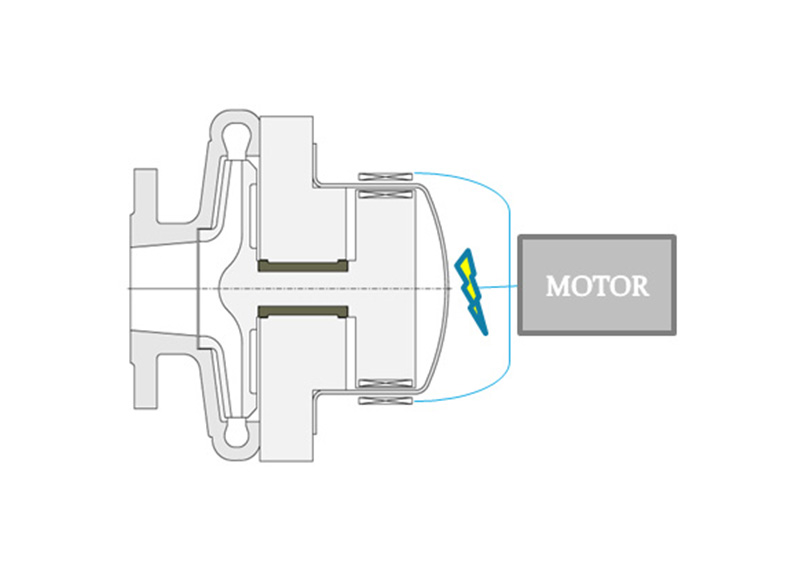

PRINCIPIO DI FUNZIONAMENTO

Con il termine induzione magnetica (densità di flusso magnetico nel S.I.) si indica un fenomeno per cui un corpo, sottoposto all’azione di un campo magnetico, si magnetizza a sua volta.

Il principio applicato al concetto di trasmissione di potenza…

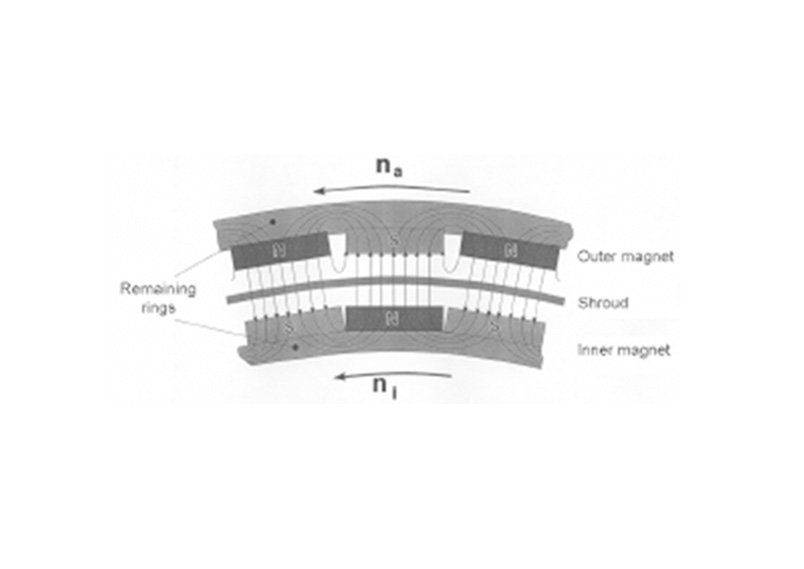

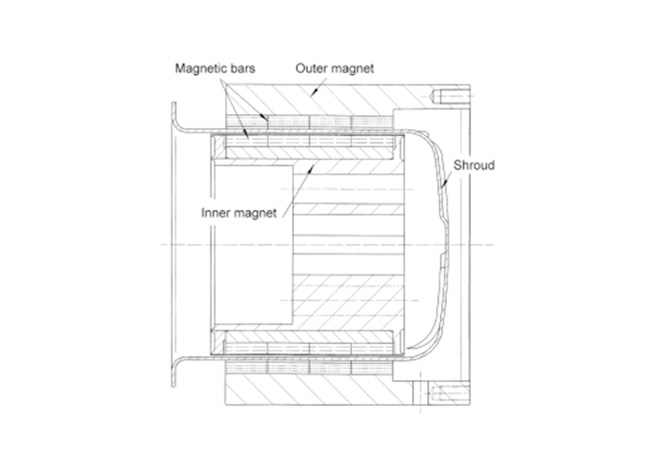

Trasmissione rotativa del moto mediante un accoppiamento magnetico significa garantire una coppia motrice grazie a due corone di magneti fissati a polarità invertita.

Una corona viene resa solidale con la motorizzazione, l’altra con la girante che trasformerà dunque un’energia motrice in un’energia di pressione.

In posizione di riposo la polarità Nord/Sud dei magneti coinvolti è perfettamente simmetrica. La rotazione dell’albero motore quindi consente la trasmissione di coppia motrice.

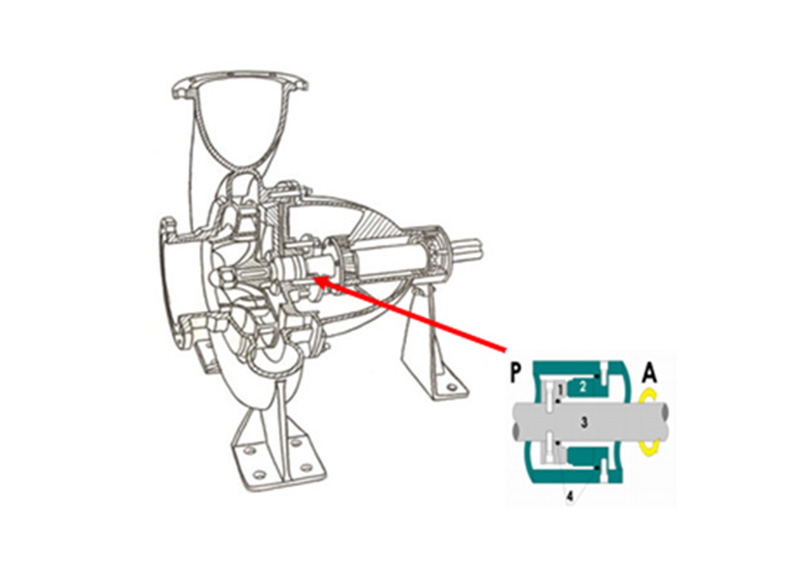

TENUTA MECCANICA VS TRASCINAMENTO MAGNETICO STD

TENUTA MECCANICA TRASCINAMENTO MAGNETICO
Potenza trasferita dal motore all’impeller mediante asse rotante senza interruzioni Potenza trasferita tramite accoppiamento Magnetico
Presenza di tenute Dinamiche Assenza di tenute Dinamiche
Problema di perdita Soluzione ERMETICA
Problema d’usura Limitata Manutenzione

POMPE METALLICHE A TRASCINAMENTO MAGNETICO

TRASCINAMENTO MAGNETICO METALLICO

VERSIONE GHISA SFEROIDALE VERSIONE ACC. INOX
Temperatura Da – 40 a +350 °C Da – 100 a +250 °C
Mat. Corpo EN-GJS-400-15 (GGG 40) Acc. Inox 1.4581
Pressione Nominale PN 16 PN 16
H max (2900 Rpm) 100 m 60 m
Q max (2900 Rpm) 550 m3/h 170 m3/h
ATEX II 2G c b Tx II 2G c b Tx
Connessioni DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs

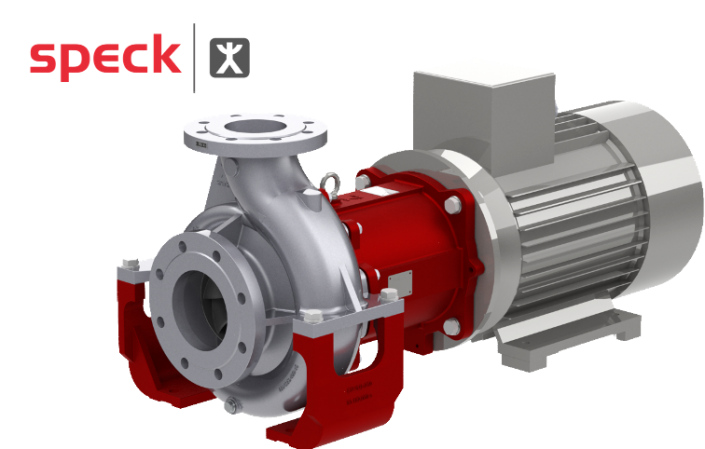

pompa a trascinamento magnetico SPECK
Modello TOE – MH
Anche fino a 400°C

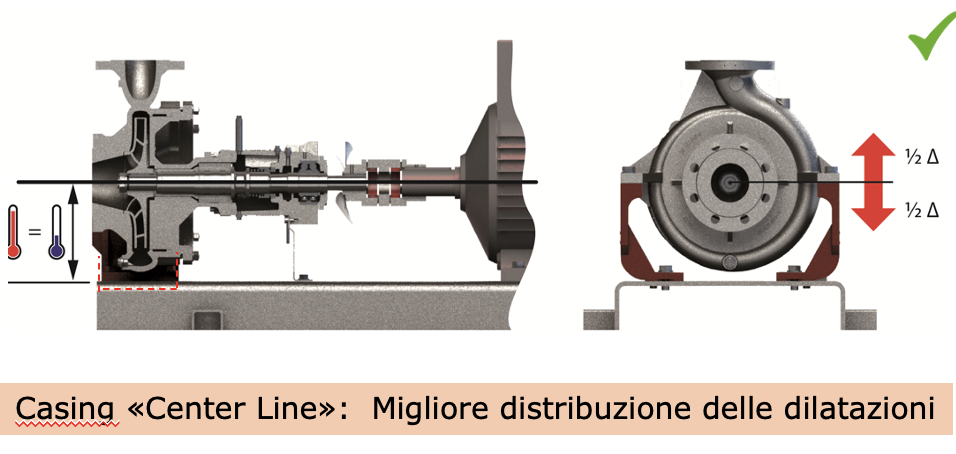

PUMPS DETAILS

Dati pompa a trascinamento magnetico
Dati pompa a trascinamento magnetico
Dati pompe a trascinamento magnetico
Girante pompa a trascinamento magnetico

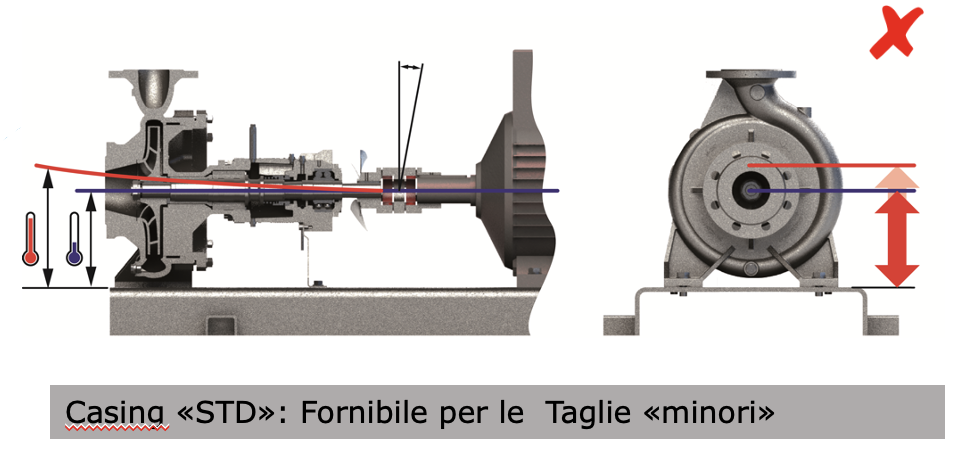

  • Design speciale presente sulle taglie maggiori per ridurre le forze radiali
  • Maggiore durata dei componenti

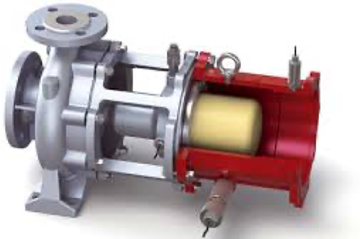

TRASCINAMENTO MAGNETICO

SERIE TOE – MN/MA

pompa a trascinamento magnetico TOEMN

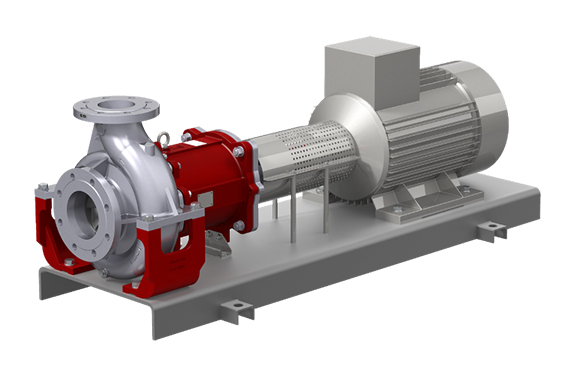

TOEMN – Bearing Frame​

pompa a trascinamento magnetico TOEMA

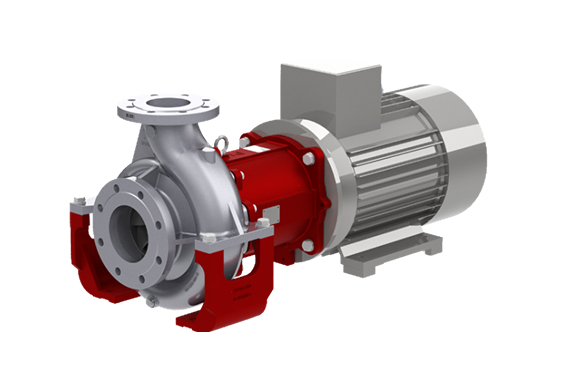

TOEMA – Close Coupled

  • Design semplice e compatto
  • DN32 – DN150, Flangia DIN EN 1092-2, ANSI 150 lbs
  • Bicchiere rinforzato in Hastelloy 2.4610
  • Max potenza Motore: 90 kW
Curve pompe a trascinamento magnetico

SERIE TOE – MI

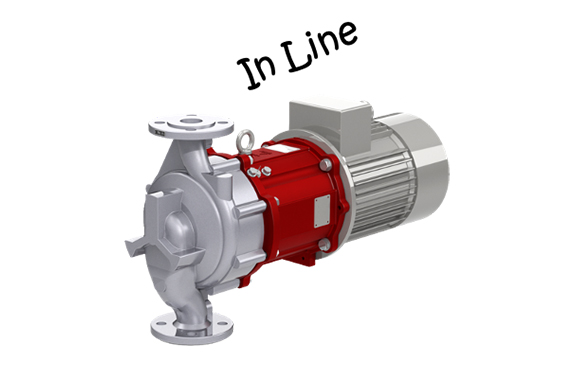

pompa a trascinamento magnetico InLine
curve pompe a trascinamento magnetico
  • Nessun tipo di allineamento necesario
  • Design semplice e compatto
  • DN40 – DN80, Flangia DIN EN 1092-2, ANSI 150 lbs
  • Eccellente lubrificazione interna
  • Bicchiere rinforzato in Hastelloy 2.4610
TOE – MI
Portata da 1 a 95 m3/h
Prevalenza Fino a 58 mt
Pressione PN16
Temperatura Da -40 a 350°C * / da -100 a +250 °C **
Materiali Ghisa Sferoidale * / SS316 **

PUMPS SELECTION

pompa a trascinamento magnetico

Acidi, basi, solventi, ….. :

  • Acqua ossigenata
  • Acido Nitrico
  • Phoxgene
  • Acido Fosforico
  • Acido Solforico
  • Toluene
  • Idrossido di Sodio
  • Acido acetico
  • Diclorometano
  • Benzene
  • Dimetilsolfato
  • Etilacetato
  • Etilglicole
  • Formaldeide
  • Esano

Progettiamo, Calcoliamo, Certifichiamo

certificazioni pompe a trascinamento magnetico

PUMPS TEST

TEST STANDARD

Pressure Test  -> A garanzia della tenuta dei singoli elementi (Casing, CasingCover…) Eseguito a 2 Bar per 15 min di durata

Hydrostatic Test -> A garanzia della perfetta tenuta  (leak-proof) di tutta la pompa
In accordo alla EN 12162
Eseguito a 1,3 Volte la pressione Nominale (PN16 a 20°C) per una durata di 10 min.

SPECK-Azienda

TEST SU RICHIESTA

Hydraulico, ( In accordo alla DIN EN ISO 9906 Classe II ),
Potenza,
NPSH,
Sforzi assiali,
Vibrazioni (In accordo alla EN ISO 5199)

Possibilità di testare Prevalenze fino a 400 m e capacità di 750 m3/h

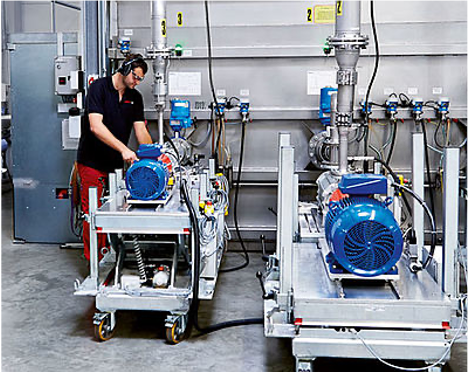

carrello

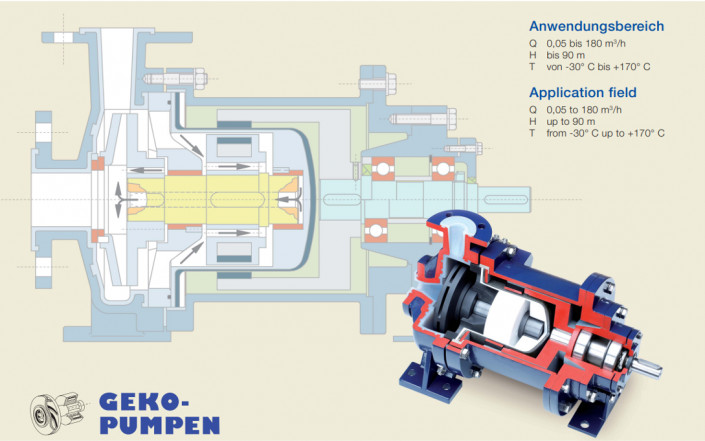

POMPE RIVESTITE A TRASCINAMENTO MAGNETICO

PTFE/PFA LINED

geko pumpen logo

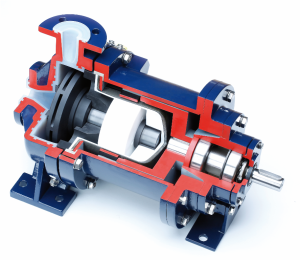

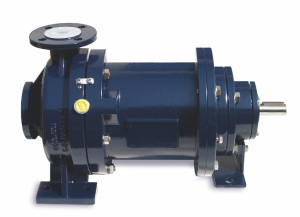

pompe a trascinamento magnetico rivestite
  • Magneti permanenti in Cobalto Samario
  • Bicchiere rinforzato in fibra di carbonio
  • In accordo alle DIN EN 22858
  • Bussole interne in SiC
  • Girantein PTFE
SERIE MN
Portata da 1 a 200 m3/h
Prevalenza Fino a 90 mt
Pressione PN16
Temperatura Da -30 a 170°C
Materiali PFA / PTFE
Tenuta Trascinamento Magnetico

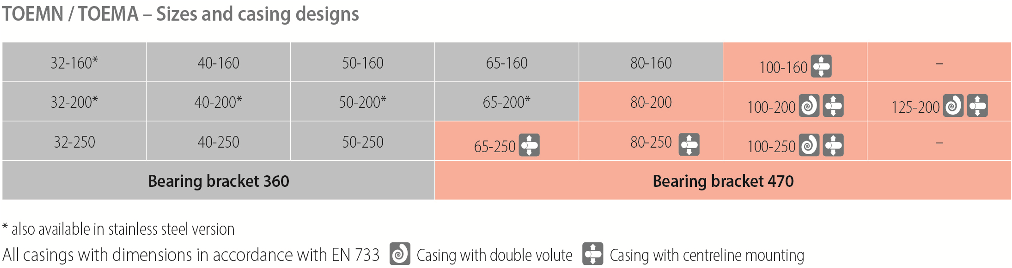

TAGLIE / TEST

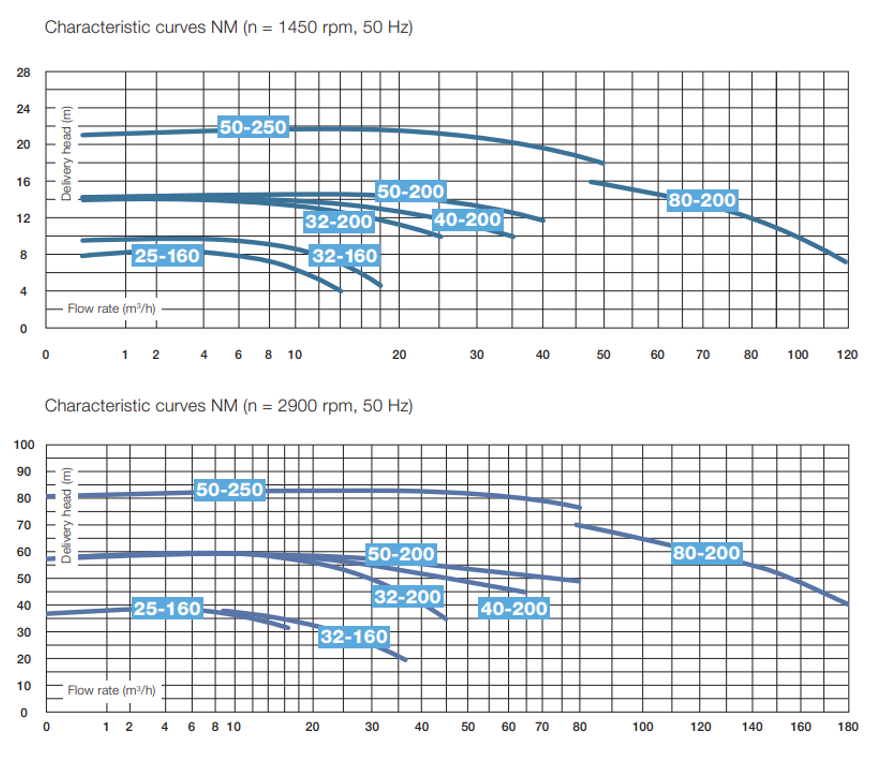

Curve pompa a trascinamento magnetico

Test al banco di 5 punti operativi  (DIN 1944 – III)

  • Coppia trasmittibile dell’accoppiamento Magnetico
  • Bilanciamento delle parti rotanti
  • Pressure test (24 bar)
  • Vibrazionale
  • Masse (Q6.3)

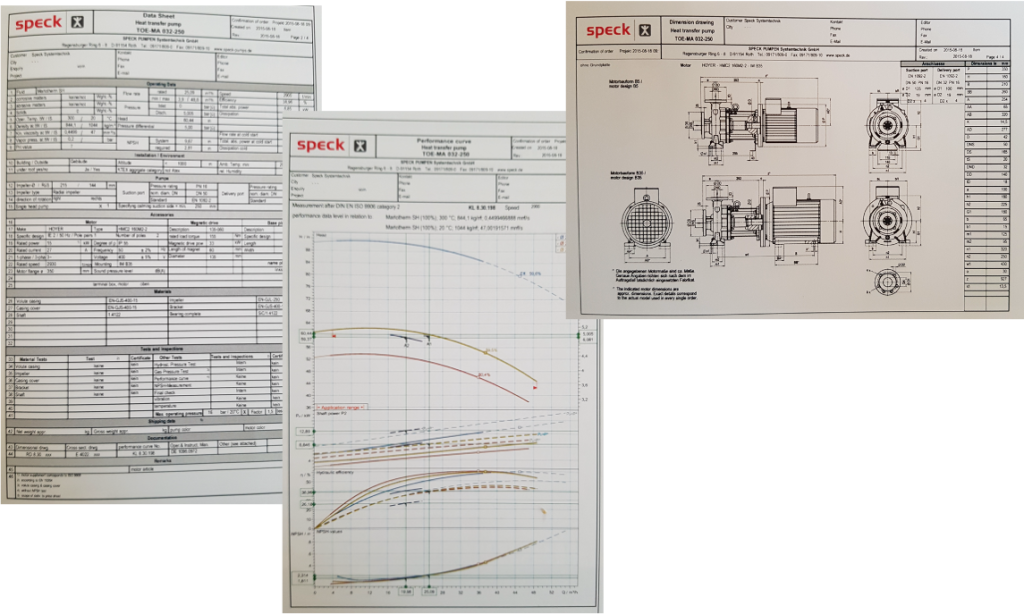

Certificato pompa a trascinamento magnetico
